Ombouwen van een Bally MPU -17 naar MPU -35
Hiermee maakt u een ouder type Bally MPU dus geschikt voor gebruik van 2732 eproms.

Het probleem met de originele zwarte (masked) roms is dat deze in de regel onstabiel zijn geworden na meer dan 30 jaar.
Typische verschijnselen zijn een wel goed opstartende flipperkast maar na enige tijd (warm worden) begint deze de meest uiteenlopende fratsen te vertonen.
Maar vaak zijn van de originele rom de pennetjes afgerot of ze zijn allang volledig defect.
U kunt voor alle Bally flipperkasten deze eproms kopen in onze winkel KLIK HIER

Controleer allereerst of onderstaande "echte" jumpers goed zitten:

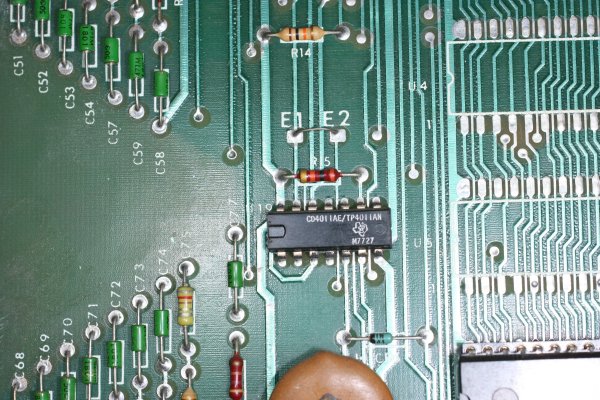

E1 aan E2
Deze zit meestal goed.

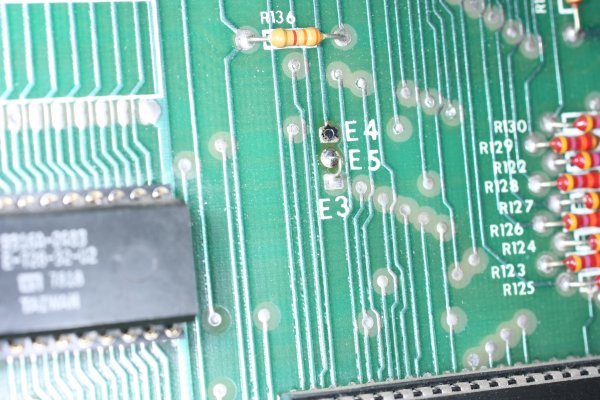

E3 aan E5


Let op!
Deze zit meestal verkeerd (E3 aan E4) en moet dus worden veranderd zoals op de foto's hiernaast.

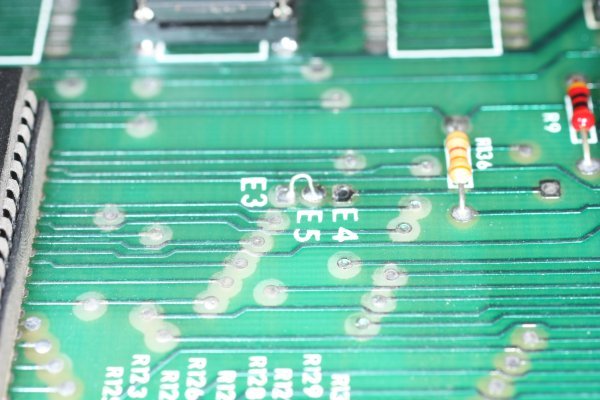

Nogmaals E3 aan E5 van opzij gezien.
De twee onderste eilandjes moeten dus worden verbonden, het bovenste blijft vrij.

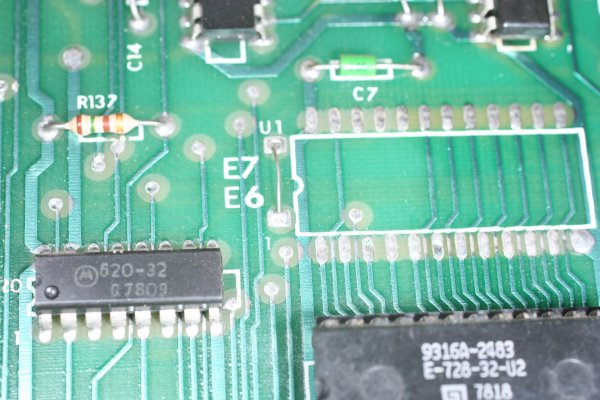

E6 aan E7
Deze zit meestal goed.

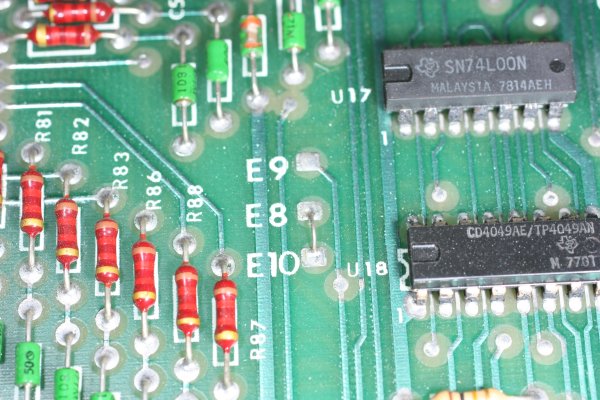

E8 aan E10
Deze zit meestal goed.
Zoniet dan eventjes omsolderen zodat het middelste eilandje aan het onderste komt te zitten.

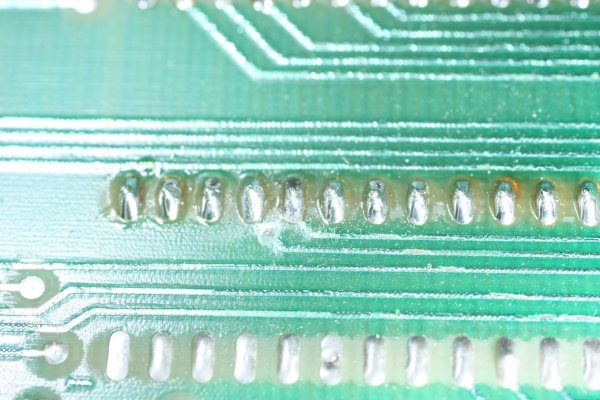

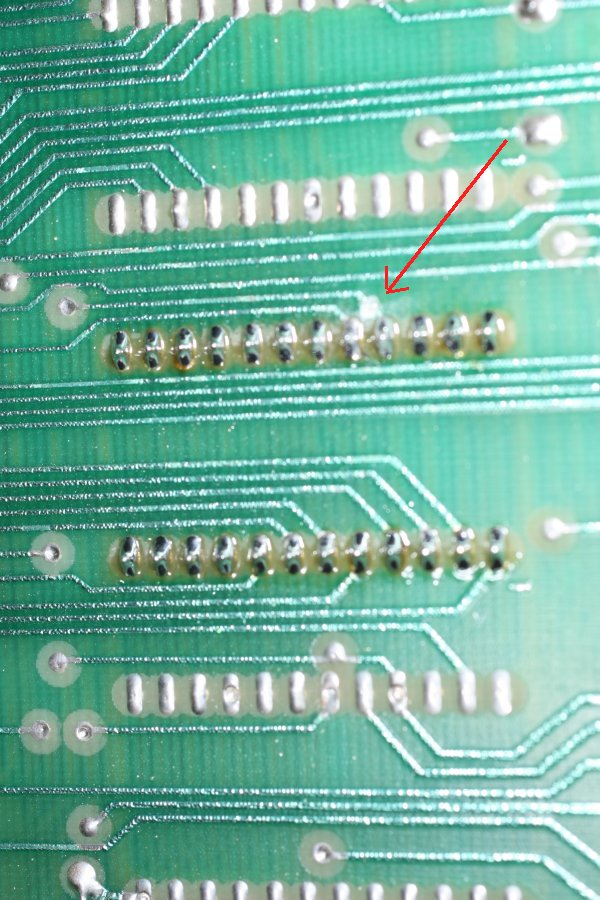

Leg het bord ondersteboven en snij het printspoortje door wat naar U2 pen 21 loopt.

















































Dit gaat het mooiste met een klein freesje of boortje in de printboormachine.


Daarna doet u precies hetzelfde bij IC U6 (de onderste epromvoet)
Dus het spoortje wat naar pen21 loopt doorboren.
Dan weer terug naar de bovenkant van de print.
Zoek het spoortje op wat naar U2 pen18 loopt en snij dat door.
De beste plaats om dat te doen is tussen de voeten van U2 en U3.


Gebruik een universeelmeter om uit te zoeken welk spoortje het is of kijk goed op de foto hiernaast.



Opmerking: op de foto is de voet van U3 niet aanwezig.

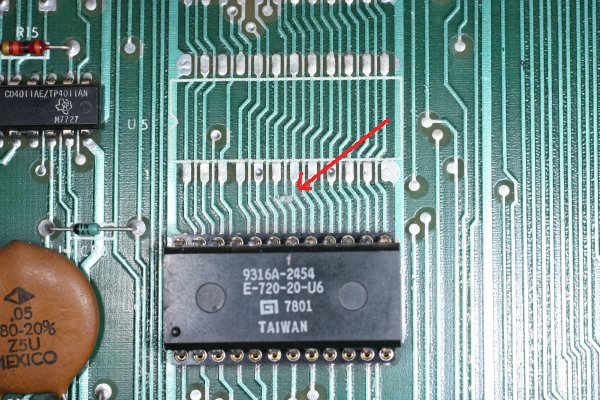

Ongeveer hetzelfde doet u bij U6
Ook hier dient het printspoor wat naar pen18 loopt te worden doorgesneden.
De beste plaats is boven het IC (tussen U5 en U6)
Tijd voor het aanbrengen van de noodzakelijke draadbruggen.

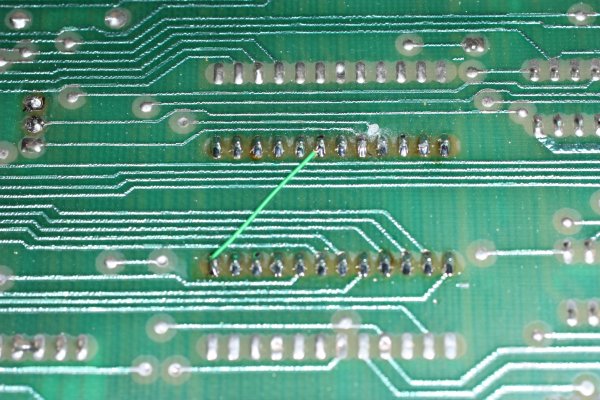

Soldeer bij U2 een stukje draad van pen18 naar pen 12.

Gebruik hiervoor KYNAR draad.
Dit is goedkoop, zeer dun maar goed geļsoleerd draad.
Verkrijgbaar bij Flipperwinkel.nl: Afdeling kabels en connectoren/montagedraad.

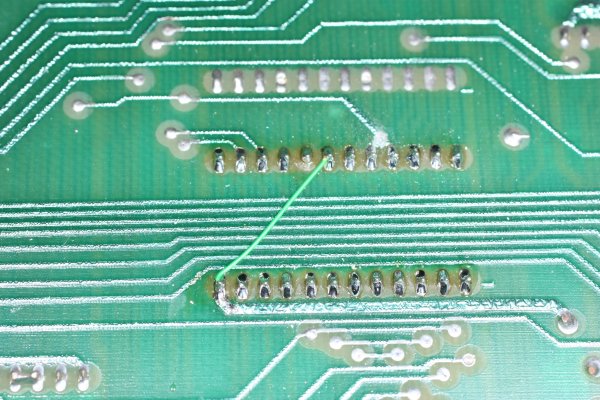

Precies hetzelfde doet u bij U6
Dus een stukje draad van pen18 naar pen 12.

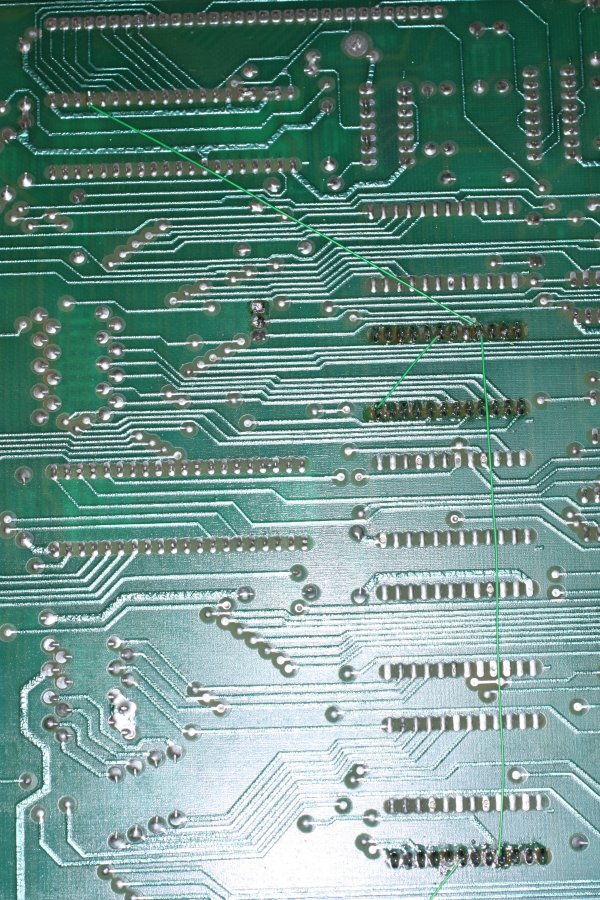

Nu moet er een wat langere draad worden gelegd van U9 (de microprocessor) pen24 naar U2 pen 21 en vervolgens verder naar U6 pen21.



Lastig te zien zo dus hieronder nogmaals uitvergroot.

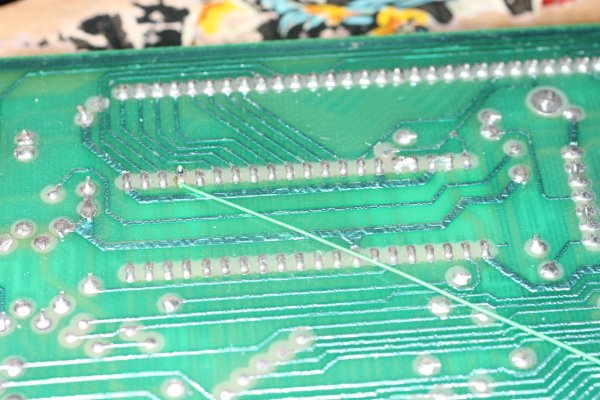

De draad vertrekt bij U9 pen 24.
Deze draad soldeer je aan U2 pen21.
En inderdaad, dat is de pen waar we eerder het spoortje hebben doorgeboord.

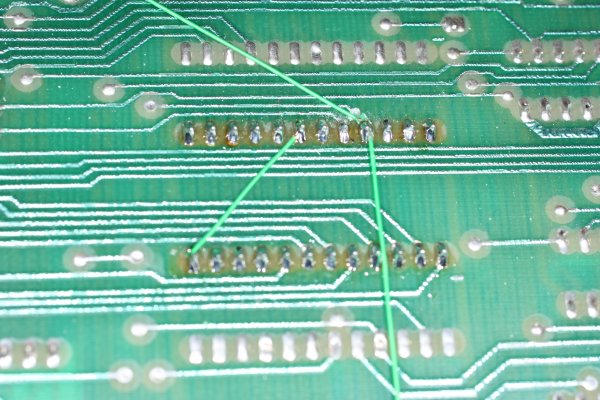

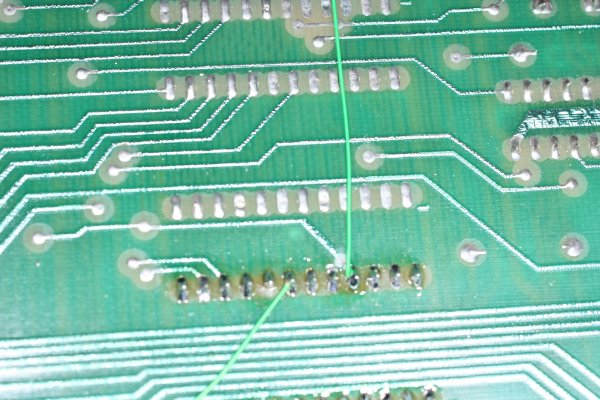

De draad loopt verder naar U6 pen21,
je kunt dit met een tweede stukje kynardraad doen of een stukje isolatie wegkrabben en alles met 1 stuk draad doen.

Tenslotte eindigt de draad dan op pen21 bij U6.
Er moeten nog een tweetal spoortjes worden onderbroken.

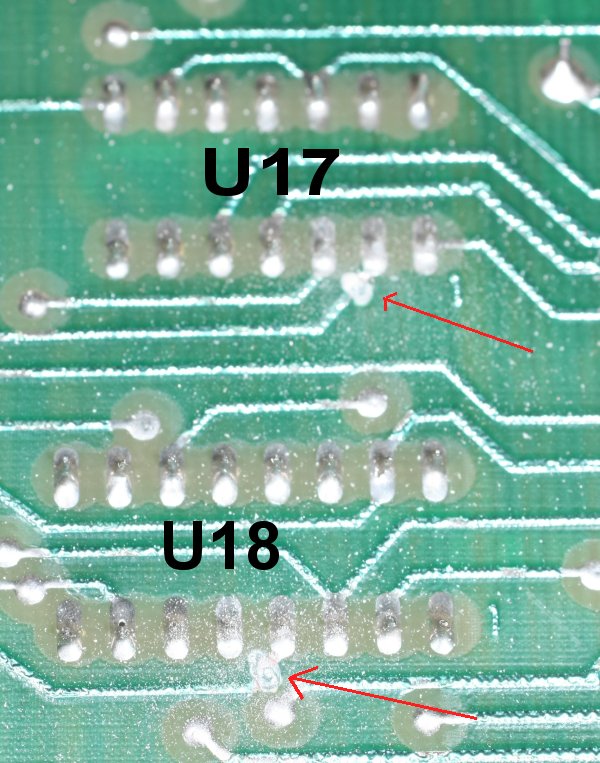

Aan de onderkant van de print (soldeerzijde) moet het spoortje wat naar U17 pen2 loopt worden doorgesneden.

En bij U18 ernaast moet het spoortje wat naar pen4 loopt worden doorgesneden.

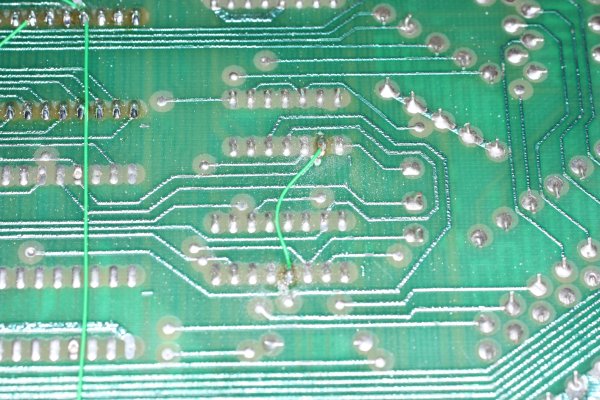

Dan nog een stukje kynar draad van U17 pen2 naar U18 pen4 solderen en de print is klaar voor gebruik van een setje goedwerkende 2732 eproms.
© 2011 ir. J.A. Balk www.flipperwinkel.nl
