Bally MPU -35 Jumpersettings

Deze jumpersettings zijn bedoeld voor het gebruik van 2732 eproms in zowel U2 als U6, IC voet U1 blijft leeg.
U kunt voor alle Bally flipperkasten deze eproms kopen in onze winkel
KLIK HIER
Deze jumpers vind je alleen op een MPU -35, ben je in het bezit van een MPU -17 dan raadpleeg je de pagina die daarop betrekking heeft.

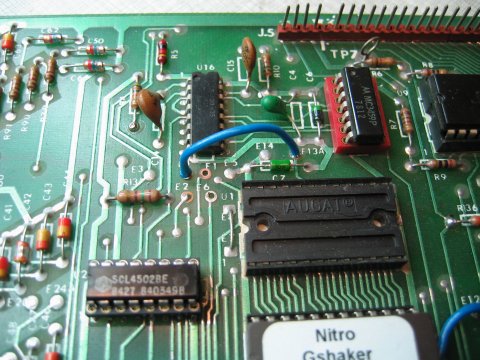

Direct boven en direct links van IC voet U1 bevinden zich de jumpers E1, E2, E3, E5, E6, E7, E8, E14, E13A

Zorg dat de volgende punten met elkaar verbonden zijn.

E4 ----- E13A (blauwe draad op foto)
E7 ----- E8 (deze is meestal al aanwezig)

Niet genoemde jumper eilandjes worden ook NIET aangesloten.

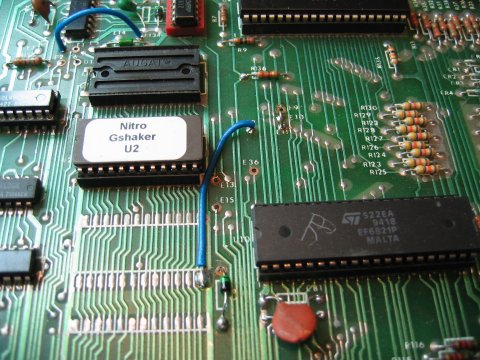

Direct rechts naast IC voet U2 zit jumper eiland E12
Verwijder een eventuele draad van E12.

E12 dient verbonden te worden met een massa (min) punt naar keuze.
Het makkelijkst is het negatieve voedingsspoor van de Eproms, soldeer daar netjes een draadje aan en verbind dat met E12

In de directe omgeving van E12 zie je tevens E36, E13 en E15
Deze dienen open te blijven en nergens mee verbonden te zijn.
Zit er toch iets aan vastgesoldeerd dan verwijderen.

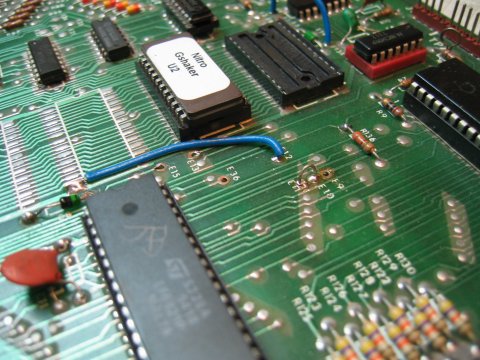

Ietsjes verder naar rechts zie je drie zeer dicht op elkaar zittende jumper eilandjes.

Namelijk E9, E10 en E11

Verwijder de aanwezige draad en breng een verbinding aan tussen E10 ----- E11

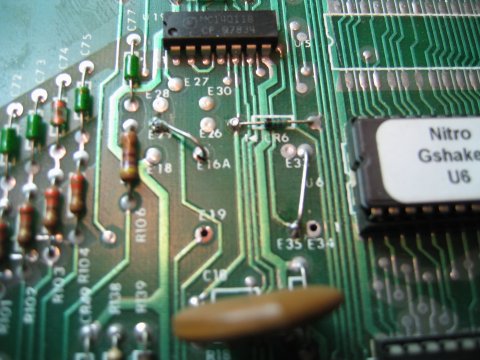

Onderaan, links naast U6 bevinden zich ook enkele jumpers.

Verwijder foute verbindingen en maak de volgende verbindingen.

E33 ---- E35

E16A ---- E29

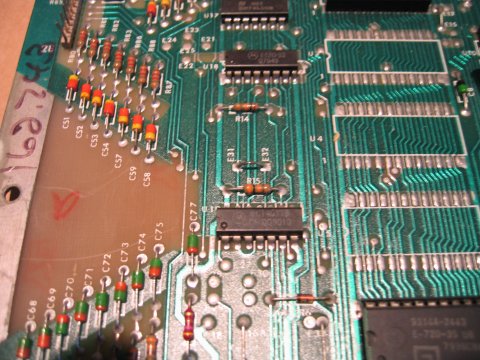

Vlak boven het kleine IC U19 zit jumper E31 ---- E32
Deze is bijna altijd aanwezig en dient ook nu te blijven zitten.
Mocht deze jumper toch ontbreken dan moet je hem alsnog  aanbrengen.

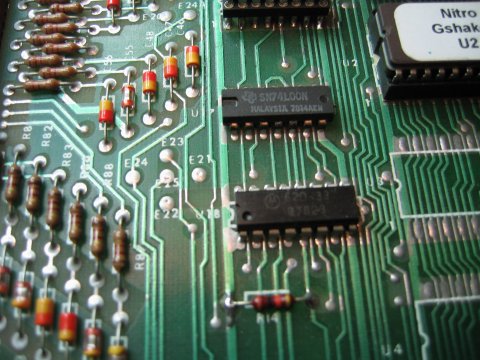

Tenslotte zit er een groep eilandjes midden/links op de print die helemaal niet worden gebruikt.
Indien er iets op is aangesloten verwijder dat dan.
